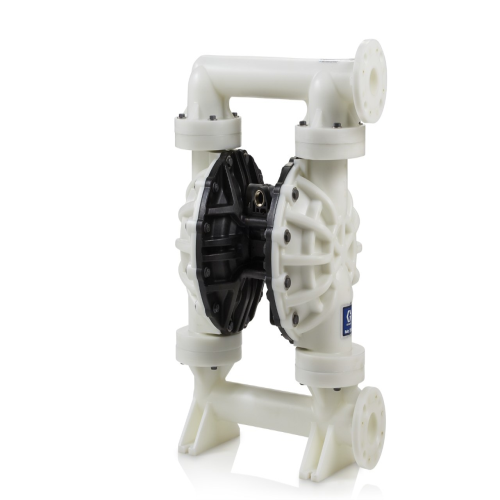

Graco Husky Havalı Diyaframlı Pompa

Graco Husky Çift Diyaframlı Havalı Pompa

Graco Husky çift diyaframlı pompa, az parçadan oluşan yapısı, ekonomik yedek parça maliyetleri, yüksek standartlarda üretim kalitesi, her türlü prosese uygun malzeme alternatifleri ile diyaframlı pompa pazarının lider ürünlerinden birisidir.

Havalı Diyaframlı Pompalar (AODP-Air Operated Diaphragm Pumps) günümüzde saf asitler, arıtma ve seramik çamurları, kimyasal madde çözeltileri, yağ, yakıt, solvent, alkol türevleri, gıda ve ilaç hammaddeleri  başta olmak üzere geniş bir yelpazede, en zor ve en aşındırıcı akışkanların transferi , sirkülasyonu ve çok hassas olmayan dozaj uygulamaları, boya aplikasyonlarında sprey tabancası besleme gibi uygulamalarda yaygın olarak kullanılmaktadır.

Pozitif deplasmanlı olan havalı diyaframlı pompalar basit ve güvenilir yapıları, kullanım, bakım kolaylıkları , düşük yatırım ve işletme maliyetleri dolayısıyla günden güne daha çok tercih edilmektedirler.

Graco Hijyenik Pompa Katalog
Graco Husky Pompa Genel Katalog
Graco Husky Havalı Diyaframlı Pompa
  • Genel Özellikleri

    Graco Husky Havalı Diyaframlı Pompaları, ortalama kuru olarak 5,5 m,  sıvı ile 9 m derinlikten emiş yapabilirler ; max 8,4 bar sıvı çıkış basıncına sahiptirler.  Pompa modelleri giriş-çıkış ve kapasite özelliklerine gore  ¼”– 19 lt/dk  ile  3”– 1130 lt/dk aralığında geniş bir ürün yelpazesine sahiptir. Akışkan ile temas eden malzeme alternatifleri ise:

    Gövde için 316 Paslanmaz çelik, Aluminyum, Dökme Demir, Polipropilen, Asetal, PVDF, PTFE, PE

    İç komponentler için Teflon, Viton, Santopren, Hitrel, NBR, Geolast ‘tır.

    Tüm Husky pompa çeşitleri top valfli dizayna sahiptir,  bu noktada 2 istisna sözkonusudur :

    • Husky 205 serisi popma, Hastalloy C destekli valf dizaynında sahiptir ve yaday, dikey , yan vs her konumda monte edilebilmektedir.
    • Husky 2150LP serisi pompa ise flap valf dizaynına sahiptir ve max 46 mm değerine kadar katı madde geçişine müsaade etmektedir.
  • Avantajları
    • Elektrik motoru yerine hava tahrikli olması nedeni ile Ex-proof olması
    • Salmastra, kaplin,keçe vb. sarf malzemeleri yoktur.
    • Kuru çalışması durumunda  hasara uğrama riski bulunmaması
    • Basma hattının kapalı olması durumunda pompanın zarar görmeden kendiliğinden durması
    • Hava besleme basıncının regülatör vasıtası ile  ayarlanarak değişik debi ve basınç aralığında   çalıştırılabilmesi
    • Sıkı geçme, kayan yada dönen parçası yoktur.
    • Sökme-takma işlemi, bakımı çok kolaydır.
    • Bakım maliyetleri, parça fiyatları ucuzdur.
    • Diyafram, top valfler ve yatakları hariç conta, keçe vs.  içermez.
    • 100 dereceye kadar sıcaklıklarda çalışabilir.
    • Küçük-kompakt oluşları dolayısıyla taşınabilir-portatif uygulamalarda kullanılabilir.
    • Akışkan olan vizkoz ürünler, katı oranı yüksek sıvılar  transfer edilebilir.
  • Kullanım Alanları
    • Kimya ve Petrol Sanayi: Tutkal, solvent, deterjan,  boya ve petrol ürünleri transferi,
    • Atıksu Arıtma tesisleri: Asit, kireç dozlamaları, filtre-pres uygulamaları, atıksu ve çamur transferi
    • İlaç ve Kozmetik Sanayi: Krem, pomat gibi yüksek kıvamlı malzemeler ile alkol transferi,
    • Gıda Sanayi: Süt, ayran, yağ, krema, çikolata, meyva konsantresi transferi,
    • Seramik ve Vitrifiye: Seramik çamuru ve sır transferi,
    • Boya ve Tutkal Üreticileri: Her türlü kimyasal malzeme transferi,
    • Tersaneler ve Gemi Sanayi: Sintine, raspa atığı vb. malzemelerin boşaltımı,
    • Tekstil Sektörü : Kimyevi madde transferi, baskı makinalarına boya enjeksiyonu,
    • Otomotiv Sektörü: Boyama kabinleri püskürtme atığı ve tortuların, atık yağların transferi
    • Et-Balık İşletmeleri, Kesimhaneler:Balıkyağı, kan ve diğer atıkların transferi
    • Ve daha birçok farklı uygulama alanlarında güvenle kullanılmaktadır.
  • Teknik Özellikler



    Graco

    Bağlantı Çapı

    Bağlantı Türü

    Kapasite

    Gövde Malzeme Alternatifleri



    Model

    inc

    lt/dk



    Husky 205

    1/4"

    Dişli

    19

    PP - PVDF - Asetal



    Husky 307

    3/8"

    Dişli

    26

    PP -  Asetal



    Husky 515

    1/2" ve 3/4"

    Dişli

    57

    PP - PVDF - Asetal



    Husky 716

    3/4"

    Dişli

    61

    SS - Aluminyum



    Husky 1050

    1"

    Plastik Modeller Flanşlı
    Metal Modeller Dişli

    189

    PP - PVDF - Asetal - Topraklanabilir PP -
    SS - Aluminyum, HC



    Husky 1590

    1,5"

    Plastik Modeller Flanşlı
    Metal Modeller Dişli

    368

    PP - PVDF
    SS - Aluminyum



    Husky 15120

    1,5"

    Flanşlı

    454

    PP - PVDF



    Husky 2150

    2"

    Plastik Modeller Flanşlı
    Metal Modeller Dişli

    568

    PP - PVDF - Topraklanabilir PP -
    SS - Aluminyum, Dökme Demir



    Husky 2200

    2"

    Flanşlı

    757

    PP - PVDF



    Husky 3300

    3"

    Plastik Modeller Flanşlı
    Metal Modeller Dişli ve Flanşlı

    1130

    PP
    SS - Aluminyum

    Belirtilen kapasite değerleri su vizkozite (1 cP)  ve densite (1 kg/lt)  değerleri için, emiş yapmadan hemen pompa çıkış

    manifoldundan ölçülen değerlerdir. Uygulamalarda kullanılacak akışkanın vikozite ve densite değerine,emiş şartlarına,

    proses karşı basınç değerine bağlı olarak değişiklik gösterebilir.
;
