Proflow HEF serisi elektromanyetik debimetre, basınçlı ve kapalı boru sistemlerinde elektriksel olarak iletken sıvıların çok kararlı ve doğru akış ölçümünü yüksek hassasiyetle sağlamak üzere tasarlanmıştır.

Proflow elektromanyetik debimetre 0,2 m/sn boru akış hızına kadar %0,25 ‘lik bir hassasiyet ile ölçüm yapabilmektedir. Bu sadece düşük akışta yüksek doğruluk sağlamakla kalmaz, aynı zamanda akış ölçerin dinamik ölçüm aralığını da genişletir. Bu nedenle geniş alanlar ölçülürken bile yüksek hassasiyet elde edilir.

Tamamen dolu akan borularda Proflow debimetrenin hareketli bir parçası yoktur, bu da akış ölçerin boru sisteminin basınç koşullarını etkilememesi avantajını sunar. Modern modüler tasarım esnektir ve iletken sıvılardaki birçok akış türünü ölçmek için kullanılabilir.

Yüksek veri güvenilirliği nedeniyle akış ölçer, sızıntıdan kaynaklanan su israfını ortadan kaldırmak ve atık suyun akış ölçümü olarak yaygın olarak kullanılmaktadır.

Proflow sensörlerinin kurulumu kolaydır. Montaj uzunlukları ISO standartlarına göre tasarlanmıştır. Yüksek kalitede ölçümler elde etmek için giriş yönünde 3x çaplı, çıkış yönünde 2x çaplı düz boruya ihtiyaç bulunmaktadır. Sensör, birçok küçük boyut için bu hedefi karşılayarak size esnek kurulum seçenekleri sunar.

Elektromanyetik debimetrenin ölçüm prensibi Faraday'nin elektromanyetik indüksiyon yasasına dayanmaktadır. Sensör temel olarak izolasyon astarlı ölçüm tüpünden, ölçüm tüpü duvarının delinmesiyle monte edilen bir çift elektrottan, bir çift bobinden ve çalışma manyetik alanı üretmek için demir çekirdekten oluşur. İletken sıvı sensörün ölçüm tüpünden aktığında, elektrotlar üzerinde sıvının ortalama akış hızıyla doğru orantılı olarak voltaj sinyali indüklenecektir. Sinyal, çeşitli görüntüleme işlevlerini gerçekleştirmek için verici tarafından güçlendirilir ve işlenir.

Proflow debimetre avantajları aşağıdaki gibi özetlenebilir :

• Ölçüm akış yoğunluğu, viskozite, sıcaklık, basınç ve iletkenlikteki değişikliklerden etkilenmez.
• Doğrusal ölçüm prensibine göre yüksek doğrulukta ölçüm garanti edilir.
• Boru içinde herhangi bir parça bulunmamaktadır, buna bağlı olarak da basınç kaybı oluşmaz ve düz boru hattı gereksinimi daha düşüktür
• DN10 ila DN1000 arasında çok geniş bir seçim aralığı bulunmaktadır.
• Farklı akışkanlara göre çeşitli sensör iç kaplama alternatifleri ve elektrot malzemeleri mevcuttur.
• Programlanabilir düşük frekanslı kare dalga alanı uyarımı, ölçüm stabilitesini artırır ve güç tüketimini azaltır.
• Yüksek entegrasyon ve doğruluk sağlayan 16 bit MCU'nun uygulanması; Tam dijital işleme, yüksek gürültü direnci ve güvenilir ölçüm; 1500:1'e kadar akış ölçüm aralığı.
• Arkadan aydınlatmalı yüksek çözünürlüklü LCD ekran.
• RS485 arayüzü dijital iletişimi destekler.
• Boş boru ve elektrot kirliliğini doğru bir şekilde teşhis eden akıllı boş boru tespiti ve elektrot direnci ölçümü.
• Güvenilirliği artırmak için SMD bileşeni ve yüzeye montaj teknolojisi (SMT) uygulanmıştır.

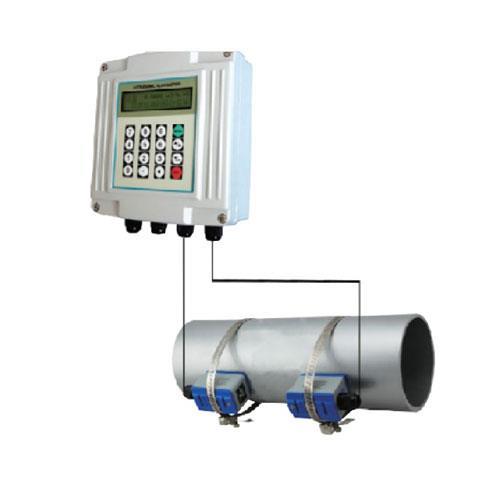

Proflow Ultrasonik boru üstü kelepçeli akış ölçer, bir sıvının geçiş süresini belirlemek için ses dalgalarını kullanan ultrasonik bir debimetre çeşididir, hem yukarı hem de aşağı akıştaki değişiklikleri doğru bir şekilde izleyebilir.

Herhangi bir sökme-takma yapmadan ve prosesi kapatmadan kurulumu kolay olan bu ölçüm cihazları, çeşitli endüstriler, akışkanlar ve boru kalınlıkları için doğru ve çok yönlüdür. Zincir, tel halat, kayış veya metal bantlı manyetik, cıvatalı veya kaynaklanabilir çelik boyunduruk olsun, Proflow ultrasonik debimetrenin  kurulum ve sökümü kolaydır,  ekibinizin daha verimli çalışmasına ve boru hattının hemen hemen her bölümünde akışı yerinde kontrol etmesine olanak tanır.

Proflow Ultrasonik kelepçeli debimetre, su ve atık su quygulamalarında, petrol ve gaz, hidrokarbon, kimya, yiyecek ve içecek ve ilaç endüstrileri gibi bölgesel enerji ve işleme uygulamaları gibi endüstriler için çeşitli akış ölçümü uygulamalarına hizmet eder. Ultrasonik debimetre %1 ila 2 arasında bir okumayı korur ve herhangi bir sızıntı riski bulunmaz.

Ultrasonik akış ölçer, kapalı bir boru içindeki sıvının akışkan hızını ölçmek için tasarlanmıştır. Dönüştürücüler temassız, kelepçeli tipte olup, kirlenmeyen çalışma ve kolay kurulum avantajları sağlayacaktır.

Geçiş zamanlı akış ölçer, hem ultrasonik vericiler hem de alıcılar olarak işlev gören iki sensör kullanır. Sensörler kapalı bir borunun dışına belirli bir mesafede kelepçelenir. birbirine göre. Dönüştürücüler, sesin boruyu iki kez geçtiği V yöntemine veya sesin boruyu dört kez geçtiği W yöntemine veya dönüştürücülerin boruyu dört kez geçtiği Z yöntemine monte edilebilir. Borunun karşıt taraflarına monte edilir ve ses borudan bir kez geçer. Montaj yönteminin bu seçimi boru ve sıvı özelliklerine bağlıdır.

Akış ölçer dönüşümlü olarak çalışır,  iki dönüştürücü arasında frekans modülasyonlu bir ses enerjisi patlamasının iletilmesi ve alınması ve sesin iki dönüştürücü arasında seyahat etmesi için gereken geçiş süresinin ölçülmesi esastır. Ölçülen geçiş süresindeki fark doğrudan ve tam olarak borudaki sıvının hızıyla ilgilidir.

Proflow debimetre avantajları aşağıdaki gibi özetlenebilir :

• Maksimum güvenilirlik sağlayan sağlam endüstriyel tasarım
• Kolay ve doğru sensör montajı
• Minimum bakım
• Fabrika akış kalibrasyonu nedeniyle optimum doğruluk
• Doğrusallık: %0,5, Tekrarlanabilirlik: %0,2, Doğruluk: ±%1
• Duvara monte veya sahaya monte analizör opsiyonları
• 3 farklı ölçüm aralığı ile tüm boru tiplerine uygunluk
  • DN 32 – DN 65
  • DN 80 – DN 400
  • DN 450 – DN 1000
• Doğruluğu, kullanım ömrünü ve güvenilirliği artırmak için düşük voltajlı, çoklu darbe teknolojisi
• Güçlü Kayıt Fonksiyonu, son 64 günün/64 ayın/5 yılın toplayıcı verilerini kaydetmek opsiyonu

Proflow ultrasonik açık kanal debimetre,  savaklar, kanallarvve kısmen dolu borulardan akan suyun seviyesini, debisini ve toplam hacmini ölçer. Akış ölçer, su seviyesini tespit etmek için temassız bir ultrasonik seviye sensörü kullanır ve ardından akış hızı ve hacmini hesaplamak için Manning denklemini ve kanal özelliklerini kullanır.

Proflow Ultrasonik, açık kanallı akış ölçer, ölçülen sıvının yüzeyine yönlendirilen bir sinyal yayar ve alır. Sensör daha sonra orijinal sinyal ile geri dönen sinyal arasındaki süreyi işleyerek seviyeyi ve/veya hızı hesaplar. Bu bilgi kanalın bilinen fiziksel özellikleriyle birleştirildiğinde (birincil cihaz içeren veya başka türlü), genellikle bu görev için üretilen özel aletlerle yapılan uygun formülü kullanarak akış hızını hesaplamak mümkündür.

Alternatif olarak kanala veya akışın kendisine akış ve seviye sensörleri monte etmek mümkündür. Bunlar alan hızı akış ölçerleri olarak bilinir ve akışı hesaplamak için hızı ve hidrostatik derinliği birlikte hesaplamak üzere kanal tabanından yukarı doğru ölçüm yapar.

Hidrolik yapılar (Savaklar, Kanallar, Nozullar vs )  kanal üzerindeki akışı yapısına göre kısıtlar. Akış koşulları altında bu kısıtlama, akış yukarısında veya akış ölçerin içinde bir yerde sıvı seviyesinde bir artışa neden olur. Akış arttığında seviye daha da yükselir. Seviyeyi algılamak için birincil cihazın üzerine veya yakınına bir dönüştürücü monte edilir. Elektronik akış vericisi, seviyeyi ölçmek ve sıvı akışını belirlemek için dönüştürücüden gelen sinyali kullanır.

Açık kanal akış ölçümü için, kanalı daraltan kanallar, sıvıyı baraj benzeri bir engelin üzerinden geçmeye zorlayan savaklar ve sıvının nozuldan serbest düşmeden önce akışını kısıtlayan nozullar dahil olmak üzere farklı geometriler kullanılır. Borulardaki akışı ölçmek için kullanılan tekniklerin çoğu, açık kanallardaki akışa uygulanamaz. Savak gibi özel cihazlar gereklidir. Parshall svakları kalıcı akış izleme için en yaygın kullanılan yöntemlerden biridir.

Proflow debimetre avantajları aşağıdaki gibi özetlenebilir :

♦ Uygun denklemlerle akışı belirlemek kolaydır

♦ Uzun çalışma ömrü

♦ Kolay "susuz" sensör bakımı

♦ Denenmiş ve test edilmiş teknoloji

♦ Atık su, moloz yüklü su ve korozif ortamlar için uygundur

♦ Akışta hareketli veya hassas parça yoktur.

♦ Kendi kendini temizleyen (kanallar)

Proflow HUL SERİSİ Ultrasonik Seviye Transmitteri, özellikle düşük maliyetli, küçük kurulum alanı için endüstriyel ölçüm ve kontroldeki 30 yıllık deneyime dayanarak geliştirilmiştir.

Proflow sensörlerle yapılan ultrasonik seviye ölçümü, sıvıların, akışkan malzemelerin, çamurların ve tozlu ila kaba dökme malzemelerin sürekli, temassız ve bakım gerektirmeyen seviye ölçümünü sağlar. Ölçüm, dielektrik sabiti, yoğunluk veya nemden etkilenmez ve sensörlerin kendi kendini temizleme etkisi nedeniyle birikmelerden de etkilenmez.

Proflow ultrasonik seviye ölçer, atık su arıtma tesislerindeki ve proses suyu tanklarındaki seviyelerin izlenmesinden yükleme, depolama ve tampon tanklarına yönelik uygulamalara kadar kullanılmaktadır. Proflow ultrasonik sensör, kanıtlanmış yazılım algoritmaları sunar.

Sensör kafası, ölçülen sıvıya veya katıya doğru ultrasonik darbeli bir sinyal yayar ve bu sinyal daha sonra ortamın yüzeyinden bir yankı gibi geri döner. Sensör kafası daha sonra tank veya silodaki seviye ölçümüyle orantılı bir ölçüm oluşturmak için filtreleme algoritmalarını kullanarak darbe emisyonu ile alımı arasında geçen süreyi hesaplar. Bu, sürekli ve doğru seviye ölçümleri sağlamak için saniyede birçok kez gerçekleşir.

Proflow seviye ölçer avantajları aşağıdaki gibi özetlenebilir :

• Sürekli Temassız Seviye Ölçümü
• Uygulamanıza uygun çeşitli Malzeme ve Bağlantı seçenekleri
• Doğru ölçüm için otomatik sıcaklık telafisi
• Karmaşık sinyal işleme teknolojisi ölçüm verilerini optimize eder
• Yerel Ekran ve 4-20mA çıkış (Hart Protokolü etkin)
• LCD veya PC Yazılım Paketi aracılığıyla programlama
• Daha fazla doğruluk sağlamak için 200 ms'den az sorumluluk süresi
• Geniş uygulama yelpazesi
• Gövdesi NLEPE sentetik malzemedir,  IP66 su geçirmez, Kaymaz, Korozyon önleyici yapıdadır.
• Yüksek kaliteli terminal blokları, Mükemmel anti-parazit güçlü, uzun vadeli stabilitedir
